Standard Materiale

Nitrilgummi NBR eller Fluororubber FKM

* Andre materialkombinasjoner kan tilpasses

i henhold til arbeidsforholdene.

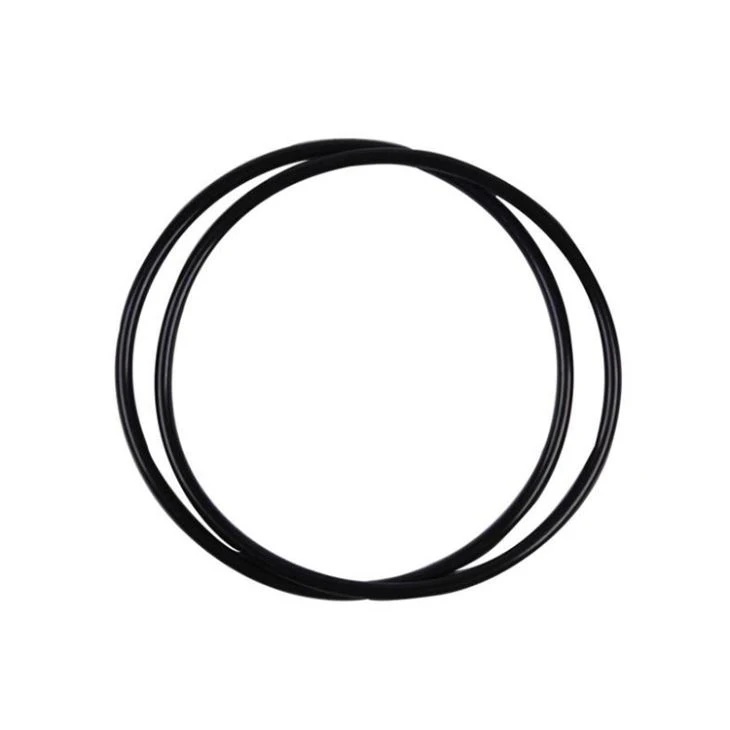

produkt introduksjon

En quad-segl, også kjent som en X-ring-tetning, dannes ved vulkanisering i en form for å danne en ringformet tetning som tverrsnitt er fire tetningslepper.

Produktfordeler

Lavpris tetningsløsning

Ikke lett forvrengt i hydraulisk og gjentakende bevegelse

Symmetrisk tverrsnitt

Enten eller dobbeltvirkende støttet

Bred applikasjoner, lett å matche

Ensartet kontakttrykk og lav lekkasje

Enkel og rask installasjon uten tilleggsutstyr

Høy kompatibilitet, nesten kompatibel med alle væsker

Forseglingsprinsipp

Quadringen er et tetningselement som er egnet

for stempler, stempelstenger, stenger, etc. i reciproca

ting bevegelse; og kan også påføres aksler og

dorer, etc. under sving, spiral og rotasjonskonstruksjon

-ditions. Når installert i ulike former for spor,

dets radiale eller aksiale forkomprimering gir en innledende

tetting evne til quad ring, som øker

tetningskraft når trykket øker. Under handlingen

av trykk, tverrsnittsformen av quadringen

vil gjøre trykket jevnt overført i alle aspekter

(som vist i riktig figur, har den en god tetningseffekt).

Driftsbetingelse

Hastighet	Press	Temperatur	Media	Leveres Diameter
-	0-20Mpa	-30 ℃ ~ 200 ℃	Hydraulisk olje (mineralolje base)	3mm-600mm

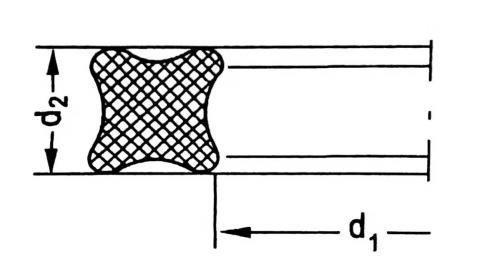

Teknisk tegning

Montering Dimensjoner

d ₂	t / h	t ₁	b	r	S
1,02	0,75	0,80	1,20	0,10	0,03
1,27	0,90	1.00	1,40	0,10	0,03
1,52	1,15	1,25	1,70	0,22	0,04
1,78	1,40	1,50	2,00	0,22	0.05
2,62	2,25	2,30	3,00	0,30	0,08
3,53	3.10 (3.00)	3,20 (3,15)	4,00	0,40	0,08
5,33	4,75 (4.50)	4,90 (4,75)	6,00	0,40	0,10
6,99	6,20 (6.00)	6,40 (6,20)	8,00	0,60	0,10

Spesifikasjonsliste

d1	±	d2	±	d1	±	d2	±
0,74	0.1	1,02	0,08	113,89	0,76	3,53	0.1
1,07	0.1	1,27	0,08	113,07	0,76	3,53	0.1
1,42	0.1	1,52	0,08	120,24	0,76	3,53	0.1
1,78	0,13	1,02	0,08	123,42	0,84	3,53	0.1
1,78	0,13	1,78	0,08	126,59	0,84	3,53	0.1
2	0,13	1.5	0,08	129,77	0,84	3,53	0.1
2,57	0,13	1,78	0,08	132,94	0,89	3,53	0.1
2.9	0,13	1,78	0,08	136,12	0,89	3,53	0.1
3,68	0,13	1,78	0,08	139,29	0,89	3,53	0.1
4,47	0,13	1,78	0,08	142,47	0,89	3,53	0.1
5,28	0,13	1,78	0,08	145,64	0,89	3,53	0.1
6,07	0,13	1,78	0,08	148,82	0,89	3,53	0.1
7,65	0,13	1,78	0,08	151,99	0,89	3,53	0.1
8.2	0,13	1,78	0,08	158,34	1,02	3,53	0.1
9,25	0,13	1,78	0,08	164,69	1,02	3,53	0.1
10,82	0,13	1,78	0,08	171,04	1,02	3,53	0.1
12.42	0,13	1,78	0,08	177,39	1,02	3,53	0.1
14	0,18	1,78	0,08	183,74	1.14	3,53	0.1
15.6	0,23	1,78	0,08	190,09	1.14	3,53	0.1
17.17	0,23	1,78	0,08	196,44	1.14	3,53	0.1
18.77	0,23	1,78	0,08	202,79	1.14	3,53	0.1
20.35	0,23	1,78	0,08	209,14	1,27	3,53	0.1
21.95	0,23	1,78	0,08	215,49	1,27	3,53	0.1
23.52	0,23	1,78	0,08	221,84	1,27	3,53	0.1
25.12	0.25	1,78	0,08	228,19	1,27	3,53	0.1
26.7	0.25	1,78	0,08	234,54	1.4	3,53	0.1
28.3	0.25	1,78	0,08	240,89	1.4	3,53	0.1
29.87	0,28	1,78	0,08	247,24	1.4	3,53	0.1
31,47	0,28	1,78	0,08	253,59	1.4	3,53	0.1
33.05	0,28	1,78	0,08	266,29	1.4	3,53	0.1
34.65	0,33	1,78	0,08	278,99	1,65	3,53	0.1
37.82	0,33	1,78	0,08	291,69	1,65	3,53	0.1
41	0,33	1,78	0,08	304,39	1,65	3,53	0.1
44.17	0,38	1,78	0,08	329,79	1,65	3,53	0.1
47.35	0,38	1,78	0,08	355,19		3,53	0.1
50.52	0,46	1,78	0,08	38.59	1,65	3,53	0.1
53,7	0,46	1,78	0,08	405,26	1.9	3,53	0.1
56.87	0,46	1,78	0,08	430,66	2,16	3,53	0.1
60.05	0,46	1,78	0,08	456,06	2,42	3,53	0.1
63.22	0,46	1,78	0,08	10,46	0,13	5,33	0,13
66.4	0,51	1,78	0,08	12.07	0,13	5,33	0,13
69.57	0,51	1,78	0,08	13.64	0,18	5,33	0,13
72.75	0,51	1,78	0,08	15.24	0,23	5,33	0,13
75,92	0,61	1,78	0,08	16.81	0,23	5,33	0,13
82.27	0,61	1,78	0,08	18.42	0.25	5,33	0,13
88,62	0,61	1,78	0,08	19.99	0.25	5,33	0,13
94,97	0,69	1,78	0,08	21.59	0.25	5,33	0,13
101,32	0,69	1,78	0,08	23.16	0.25	5,33	0,13
107,67	0,76	1,78	0,08	24.77	0.25	5,33	0,13
114,02	0,76	1,78	0,08	26.34	0.25	5,33	0,13
120,37	0,76	1,78	0,08	27.94	0.3	5,33	0,13
126,72	0,94	1,78	0,08	29.51	0.3	5,33	0,13
133,07	0,94	1,78	0,08	31.12	0.3	5,33	0,13
1,24	0.1	2,62	0,08	32.69	0.3	5,33	0,13
2,06	0.1	2,62	0,08	34.29	0.3	5,33	0,13
2,84	0,13	2,62	0,08	37.47	0,38	5,33	0,13
3,63	0,13	2,62	0,08	39.2	0,38	5,33	0,13
4,42	0,13	2,62	0,08	40.64	0,38	5,33	0,13
5,23	0,13	2,62	0,08	43.82	0,38	5,33	0,13
6,02	0,13	2,62	0,08	45.2	0,38	5,33	0,13
7,59	0,13	2,62	0,08	46.99	0,38	5,33	0,13
9,19	0,13	2,62	0,08	50.17	0,46	5,33	0,13
10.2	0,13	2,62	0,08	53.34	0,46	5,33	0,13
10,77	0,13	2,62	0,08	56.52	0,46	5,33	0,13
12.37	0,13	2,62	0,08	59.69	0,46	5,33	0,13
13.94	0,18	2,62	0,08	62.84	0,51	5,33	0,13
14.7	0,23	2,62	0,08	66.04	0,51	5,33	0,13
14.8	0,23	2,62	0,08	69.22	0,51	5,33	0,13
15.54	0,23	2,62	0,08	72.39	0,51	5,33	0,13
16.2	0,23	2,62	0,08	75,59	0,61	5,33	0,13
17.12	0,23	2,62	0,08	78,74	0,61	5,33	0,13
18.72	0,23	2,62	0,08	81,92	0,61	5,33	0,13
20.29	0.25	2,62	0,08	85.09	0,61	5,33	0,13
21.89	0.25	2,62	0,08	88,27	0,61	5,33	0,13
23.47	0.25	2,62	0,08	91,44	0,71	5,33	0,13
25.07	0.25	2,62	0,08	94,62	0,71	5,33	0,13
26.64	0.25	2,62	0,08	97,79	0,71	5,33	0,13
28.24	0.25	2,62	0,08	100,97	0,71	5,33	0,13
29.82	0.3	2,62	0,08	104,14	0,71	5,33	0,13
31.42	0.3	2,62	0,08	107,32	0,76	5,33	0,13
32.99	0.3	2,62	0,08	110,49	0,76	5,33	0,13
34.59	0.3	2,62	0,08	113,67	0,76	5,33	0,13
36.17	0.3	2,62	0,08	116,84	0,76	5,33	0,13
37.77	0.3	2,62	0,08	120,02	0,76	5,33	0,13
39.34	0,38	2,62	0,08	123,19	0,76	5,33	0,13
40.94	0,38	2,62	0,08	126,37	0,94	5,33	0,13
42.52	0,38	2,62	0,08	129,54	0,94	5,33	0,13
44.12	0,38	2,62	0,08	132,72	0,94	5,33	0,13
45.69	0,38	2,62	0,08	135,89	0,94	5,33	0,13
47.29	0,38	2,62	0,08	139,07	0,94	5,33	0,13
48,9	0,43	2,62	0,08	142,24	0,94	5,33	0,13
50.47	0,43	2,62	0,08	145,42	0,94	5,33	0,13
52.07	0,43	2,62	0,08	148,49	0,94	5,33	0,13
53.64	0,43	2,62	0,08	151,77	0,94	5,33	0,13
55.25	0,43	2,62	0,08	158,12	1,02	5,33	0,13
56.82	0,43	2,62	0,08	164,47	1,02	5,33	0,13
58.42	0,51	2,62	0,08	170,82	1,02	5,33	0,13
59.99	0,51	2,62	0,08	177,17	1,02	5,33	0,13
61.6	0,51	2,62	0,08	183,52	1.14	5,33	0,13
63.17	0,51	2,62	0,08	189,87	1.14	5,33	0,13
64.77	0,51	2,62	0,08	196,22	1.14	5,33	0,13
66.34	0,51	2,62	0,08	202,57	1.14	5,33	0,13
67.95	0,56	2,62	0,08	208,92	1,27	5,33	0,13
69.52	0,56	2,62	0,08	215,27	1,27	5,33	0,13
71.12	0,56	2,62	0,08	221,62	1,27	5,33	0,13
72.69	0,56	2,62	0,08	227,97	1,27	5,33	0,13
75,87	0,61	2,62	0,08	234,32	1.4	5,33	0,13
82,22	0,61	2,62	0,08	240,67	1.4	5,33	0,13
88,57	0,61	2,62	0,08	247,02	1.4	5,33	0,13
94.92	0,71	2,62	0,08	253,37	1.4	5,33	0,13
101,27	0,71	2,62	0,08	266,07	1,52	5,33	0,13
107,62	0,76	2,62	0,08	278,77	1,52	5,33	0,13
113,97	0,76	2,62	0,08	291,47	1,65	5,33	0,13
120,32	0,76	2,62	0,08	304,17	1,65	5,33	0,13
126,67	0,89	2,62	0,08	329,57	1,65	5,33	0,13
133,02	0,89	2,62	0,08	354,97	1,78	5,33	0,13
139,37	0,89	2,62	0,08	380,37	1,78	5,33	0,13
145,72	0,89	2,62	0,08	405,26	1,91	5,33	0,13
152,07	0,89	2,62	0,08	430,66	2,03	5,33	0,13
158,42	1,02	2,62	0,08	456,06	2,15	5,33	0,13
164,77	1,02	2,62	0,08	481,41	2,25	5,33	0,13
171,12	1,02	2,62	0,08	506,81	2,41	5,33	0,13
177,47	1,02	2,62	0,08	532,21	2,41	5,33	0,13
183,82	1.14	2,62	0,08	557,61	2,54	5,33	0,13
190,17	1.14	2,62	0,08	582,68	2,67	5,33	0,13
196,52	1.14	2,62	0,08	608,08	2,79	5,33	0,13
202,87	1.14	2,62	0,08	633,48	2,92	5,33	0,13
209,22	1,27	2,62	0,08	658,88	3.05	5,33	0,13
215,57	1,27	2,62	0,08	113,67	0,84	6,99	0,15
221,92	1,27	2,62	0,08	116,84	0,84	6,99	0,15
228,27	1,27	2,62	0,08	120,02	0,84	6,99	0,15
234,62	1.4	2,62	0,08	123,19	0,84	6,99	0,15
240,97	1.4	2,62	0,08	126,37	0,94	6,99	0,15
247,32	1.4	2,62	0,08	129,54	0,94	6,99	0,15
4,34	0,13	3,53	0.1	132,72	0,94	6,99	0,15
5,94	0,13	3,53	0.1	135,89	0,94	6,99	0,15
7,52	0,13	3,53	0.1	139,07	0,94	6,99	0,15
9,12	0,13	3,53	0.1	142,24	0,94	6,99	0,15
10.69	0,13	3,53	0.1	145,42	0,94	6,99	0,15
12.29	0,13	3,53	0.1	148,59	0,94	6,99	0,15
13.87	0,18	3,53	0.1	151,77	0,94	6,99	0,15
15.47	0,23	3,53	0.1	158,12	1,02	6,99	0,15
17.04	0,23	3,53	0.1	160,5	1,02	6,99	0,15
18.2	0.25	3,53	0.1	1647,47	1,02	6,99	0,15
18,64	0.25	3,53	0.1	170,82	1,02	6,99	0,15
20.22	0.25	3,53	0.1	177,17	1,02	6,99	0,15
21.82	0.25	3,53	0.1	183,52	1.14	6,99	0,15
23.39	0.25	3,53	0.1	189,87	1.14	6,99	0,15
24.99	0.25	3,53	0.1	196,22	1.14	6,99	0,15
26.57	0.25	3,53	0.1	202,27	1.14	6,99	0,15
28.17	0.3	3,53	0.1	215,27	1.4	6,99	0,15
29.74	0.3	3,53	0.1	227,97	1.4	6,99	0,15
31.34	0.3	3,53	0.1	240,67	1.4	6,99	0,15
32.92	0.3	3,53	0.1	253,37	1.4	6,99	0,15
34.52	0.3	3,53	0.1	266,07	1,52	6,99	0,15
36.09	0.3	3,53	0.1	278,77	1,52	6,99	0,15
37.69	0,38	3,53	0.1	291,47	1,52	6,99	0,15
40.87	0,38	3,53	0.1	304,17	1,52	6,99	0,15
44.04	0,38	3,53	0.1	316,87	1,52	6,99	0,15
47.22	0,46	3,53	0.1	329,57	1,52	6,99	0,15
50.39	0,46	3,53	0.1	342,27	1,79	6,99	0,15
53.57	0,46	3,53	0.1	354,97	1,79	6,99	0,15
56.74	0,51	3,53	0.1	367,67	1,79	6,99	0,15
59.92	0,51	3,53	0.1	380,37	1,79	6,99	0,15
63.09	0,51	3,53	0.1	393,07	1,79	6,99	0,15
66.27	0,51	3,53	0.1	405,26	1.9	6,99	0,15
69,44	0,61	3,53	0.1	417,96	1.9	6,99	0,15
72,62	0,61	3,53	0.1	430,66	2,05	6,99	0,15
75,79	0,61	3,53	0.1	443,36	2,15	6,99	0,15
78,97	0,61	3,53	0.1	456,06	2,15	6,99	0,15
82.14	0,61	3,53	0.1	468,76	2,15	6,99	0,15
85.32	0,61	3,53	0.1	481,46	2,29	6,99	0,15
88,49	0,61	3,53	0.1	494,16	2,29	6,99	0,15
91,67	0,71	3,53	0.1	506,86	2,41	6,99	0,15
94,84	0,71	3,53	0.1	532,26	2,41	6,99	0,15
98,02	0,71	3,53	0.1	557,66	2,55	6,99	0,15
101,19	0,71	3,53	0.1	582,68	2,65	6,99	0,15
104,37	0,71	3,53	0.1	608,08	2.8	6,99	0,15
107,54	0,76	3,53	0.1	633,48	2.9	6,99	0,15
110,72	0,76	3,53	0.1	658,87	3.05	6,99	0,15

* Ytterligere spesifikasjoner på forespørsel, leverer vi også snuprodukter eller halvfabrikata.
